23.10 Коррекция интерактивных графиков

Для того, чтобы получить больше информации об интересующих Вас данных или приукрасить диаграммы перед презентацией, Вы можете их многогранно откорректировать.

Некоторые виды корректировок мы Вам уже представляли. К ним относятся:

  •  отключение подсказок (разд. 23.5),
  •  изменение шкалы оси (разд. 23.1.2, 23.5),
  •  отделение сегмента круговой диаграммы (разд. 23.4.1),
  •  варианты обозначения наблюдений на диаграмме рассеяния (разд. 23.8),
  •  отключение обозначений наблюдений на диаграмме рассеяния (разд. 23.8).
Чтобы получить возможность модифицировать построенную диаграмму, Вы должны сначала дважды щёлкнуть на области ее построения. Тогда перед Вами появятся практически необозримые возможности корректировки диаграммы.

Мы объясним ещё нескольких принципиальных моментов на уже рассмотренных нами примерах. Данные для примеров взяты из знакомого уже нам файла pcalltag.sav.

  •  Откройте файл pcalltag.sav.
  •  Выберите в меню Graphs (Графики) Interactive (Интерактивно) Ваr... (Столбчатые)
  •  В диалоговом окне Create Bar Chart (Создание столбчатой диаграммы) переместите переменную fachgr (группы специальностей) в поле оси х, а системную переменную Spct (процент) — в поле оси у.
  •  В регистрационной карте Titles... (Заголовки) дайте диаграмме название: "Частотные показатели по специальностям" и в качестве поясняющей подписи введите "Институт социологии 1998".
  •  В регистрационной карте Options (Параметры) активируйте отображение столбцов в сером цвете (Grayscale).
  •  Подтвердите установки нажатием ОК.
В окне просмотра появится соответствующая столбчатая диаграмма. Откорректируем построенную диаграмму, а именно

  •  уберём подсказку,
  •  разместим по центру заголовок и пояснение, а также изменим шрифт.
  •  Щёлкните дважды на диаграмме, чтобы получить возможность её редактировать.
Диаграмма осталась в окне просмотра, но изменились пункты меню, находящиеся под строкой меню. Слева и сверху появились дополнительные панели инструментов; значение кнопок этих панелей Вы узнаете, если с остановками пройдётесь по ним курсором.

Теперь при помощи правой кнопки мыши вы можете активировать для корректировки любой элемент диаграммы, после чего появляется соответствующее контекстное меню. В этом меню Вам предоставляются обширные возможности для коррекции элементов.

  •  Щёлкните правой кнопкой мыши на подсказке: "Столбцы указывают на процентные показатели" и в появившемся меню выберите опцию Hide Key (Спрятать подсказку).
  •  При помощи левой кнопки выделите мыши заголовок диаграммы и, не отпуская кнопку, передвиньте его немного вправо, таким образом, чтобы он оказался по центру диаграммы.
  •  Теперь правой кнопкой мыши щёлкните на заголовке.
  •  В контекстном меню выберите опцию Text... (Текст).

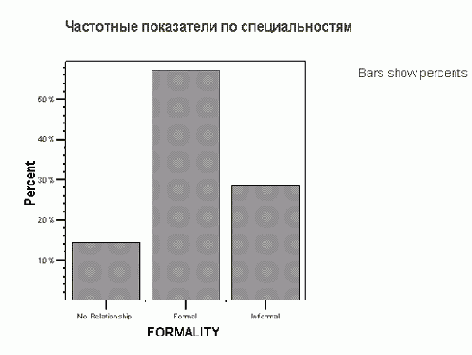

Рис. 23.57: Простая столбчатая диаграмма с заголовком и подсказкой

  •  В диалоговом окне Text (Текст) в поле Font (Шрифт) активируйте опцию Times New Roman, в поле Font Style (Начертание) опцию Bold Italic (Жирный курсив) и в поле Size (Размер) установите значение 14. Подтвердите нажатием ОК.
  •  Переместите заголовок при помощи левой кнопки мыши немного влево.
  •  Таким же образом расположите по центру и пояснение, находящееся в нижней части диаграммы, установите курсивное начертание и размер 9.
  •  Дважды щёлкните на любой точке за пределами диаграммы. Панели инструментов исчезнут и график вернётся к нормальному виду (см. рис. 23.58) .
На следующем примере мы покажем, как на графике построить координатную сетку и добавить необходимый текст. Вновь построим простую линейчатую диаграмму, отображающую тенденцию потребления пива, рассмотренную в разд. 23.2.1 .

  •  Откройте файл bierjahr.sav.
  •  Выберите в меню Graphs (Графики) Interactive (Интерактивно) Line... (Линейчатые)
  •  Перенесите переменную jahr (год) в поле оси х, а переменную bier (пиво) в поле оси у.
  •  Подтвердите нажатием ОК. В окне просмотра появится такая же диаграмма, как на рисунке 23.20.
  •  Дважды ввод щёлкните на этом графике и сначала отключите подсказку, если она ещё присутствует.
  •  Щёлкните правой кнопкой мыши на какой-либо точке графика.
  •  В появившемся контекстном меню выберите опцию Grid Lines... (Линии сетки). Откроется диалоговое окно Grid Lines (Линии сетки), в которое входят две регистрационные карты.
  •  В карте, открытой по умолчанию, Bier-verbrauch je Einwohner (Liter) активируйте опции Display Grid lines (Показать сетку) и At major ticks only (Только на главных делениях).
  •  Откройте регистрационную карту Jahr (Год) и активируйте опции Display Grid lines (Показать сетку) и At major and minor ticks (Главные и вспомогательные деления).
  •  Подтвердите построение нажатием ОК.

Рис. 23.58: Откорректированная простая столбчатая диаграмма

На диаграмме появится координатная сетка, которая облегчит сопоставление точек построенной кривой цифровыми значениями, откладываемыми по осям.

Теперь добавим в диаграмму текст.

  •  Щёлкните левой кнопкой мыши на значке левой панели инструментов, обозначенном маленькой (прописной) буквой а. Затем опять же левой кнопкой мыши щёлкните в какой-нибудь точке на свободном пространстве в диаграмме, начиная с которой вы хотели бы вводить текст. Наберите в двух строках текст: "Снижение потребления пива в Германии".
Линейчатая диаграмма, изменённая таким образом, будет отображена в окне просмотра.

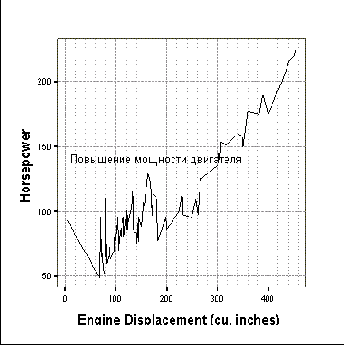

Рис. 23.59: Линейчатая диаграмма с координатной сеткой и дополнительным текстом

Остальные возможности модифицирования графиков, испробуйте, пожалуйста, самостоятельно; отправляйтесь в путешествие на поиски открытий!
