23.9 Интерактивные режимы работы с графиками

К построению интерактивных графиков можно подойти и с принципиально другой стороны. Мы покажем Вам этот отличительно другой принцип действий на примере и предоставим Вам возможность самостоятельно решать, нравится он вам или нет.

Построим простую столбчатую диаграмму для переменной pczeit (время суток) из файла pcalltag.sav (см. рис. 23.6).

Откройте файл pcalltag.sav.
Перейдите в окно просмотра и выберите в меню Insert (Вставить) Interactive 2-D Graph (Интерактивный 2-D график)

Точно также Вы можете выбрать и вставку 3-D графика. Будет активировано пустое поле для графика, окружённое слева и сверху панелями инструментов. Значение кнопок, имеющихся в этом окне, Вы сможете узнать, если пройдётесь по ним курсором.

Выберите в меню Insert (Вставить) Summary (Результат) Ваr (Столбцы) и затем Edit (Правка) Assign Variables (Присвоить переменные)

Откроется диалоговое окно Assign Graph Variables (Присвоение переменных для графика).

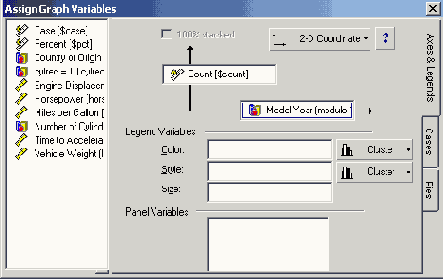

Рис. 23.56: Диалоговое окно Assign Graph Variables (Присвоение переменных для графика)

Переместите переменную pczeit (время суток) в поле оси х, а системную переменную Spct (процент) в поле оси у. В окне просмотра появится столбчатая диаграмма с соответствующими переменными. Таким же образом Вы можете построить, а затем откорректировать все диаграммы, рассмотренные в разделах с 23.1 по 23.8.
