Задачи статистики в пакете SPSS



23.6 Столбчатые диаграммы величины ошибки

Если коробчатые диаграммы служат для графического представления показателей переменных, которые не подчиняются нормальному распределению (медиана, квартили), то диаграммы величины ошибки служат для отображения значений нормально распределённых переменных (среднее значение, стандартное отклонение, стандартная ошибка). Похожие столбцы, применяемые для отображения ошибок уже были рассмотрены в разделе 23.1 (см. рис. 23.10). Там они рассматривались при объяснении построения столбчатых диаграмм.

Для объяснения примера построения интерактивной диаграммы величины ошибки возьмём файл klin.sav, упоминавшийся в разделе 23.5. В этом файле среди множества переменных, описывающих состояние довольно большого коллектива пациентов, хранятся переменные gr (рост) и alterk (шесть возрастных групп). Мы хотим построить график среднего значения и стандартного отклонения роста в зависимости от этих возрастных групп.

  •  Откройте файл klin.sav.
  •  Выберите в меню Graphs (Графики) Interactive (Интерактивно) Error Bar... (Величина ошибки)
Откроется диалоговое окно Create Error Bar Chart (Создание столбчатой диаграммы величины ошибки).

  •  Переменную alterk (шесть возрастных групп) поместите в поле оси х, а переменную gr (рост) в поле оси у.
По собственному усмотрению, дополнительно к выводу среднему значения, Вы можете организовать отображение доверительного интервала, стандартного отклонения или стандартной ошибки среднего значения, причём процентный показатель для доверительного интервала или множитель для стандартного отклонения и стандартной ошибки можно устанавливать плавно, в бесступенчатом режиме (см. рис. 23.41).

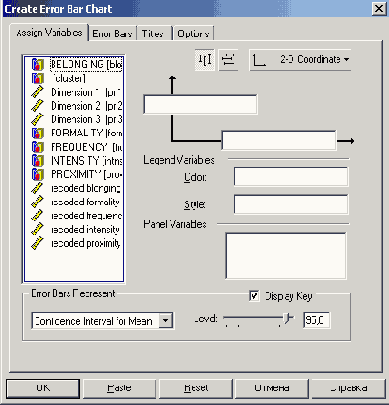

Рис.23.41: Диалоговое окно Create Error Bar Chart (Создание столбчатой диаграммы величины ошибки)

  •  Активируйте отображение стандартного отклонения (множитель 1,0).
  •  Откройте регистрационную карту Error Bars (Столбды по величинам ошибки) и в области Bar Labels (Метки столбцов) активируйте режимы обозначения столбцов Mean (Среднее значение) и Count (Количество).
И для столбчатой диаграммы величины ошибки можно применять трехмерный эффект.

  •  Для этого активируйте ЗD-эффект с помощью кнопки на верху открытого диалогового окна и в регистрационной карте Error Bars (Столбцы по величинам ошибки) деактивируйте режимы обозначения столбцов Mean (Среднее значение) и Count (Количество)
Группирующие переменные можно задавать различным образом.

  •  Деактивируйте 3D-Effect (3D эффект).
  •  Переменную geschl (пол) поместите в поле Style (Стиль) группы переменных легенды.

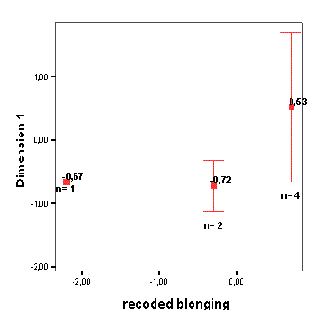

Рис. 23.42: Диаграмма величины ошибки

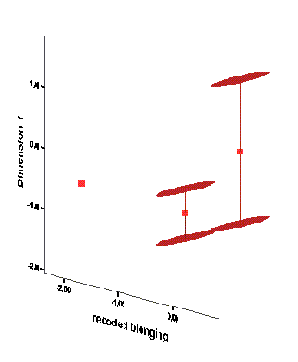

Рис. 23.43: Диаграмма величины ошибки с ЗD-эффектом

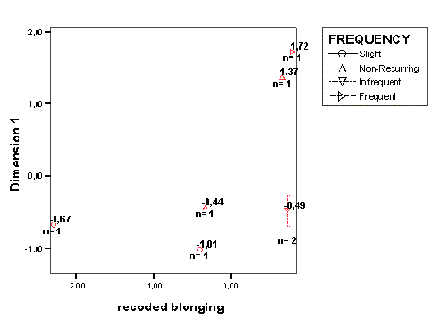

Рис. 23.44: Группированная диаграмма величины ошибки

Чтобы столбцы не пересекались, они отображаются с некоторым смещением.
