Пример третий: нанесение регрессионных линий

В окне просмотра результатов откройте файл streumat.spo, в котором находится матричная диаграмма рассеяния, изображённая на рис. 22.50, и двойным щелком перенесите её в редактор диаграмм.
В списке меню редактора диаграмм выберите Chart (Диаграмма) Options... (Параметры)

Рис. 22.70: Диалоговое окно Pie Options: Label Format (Параметры круговой диаграммы: Формат метки)

Рис. 22.71: Результаты голосования на местных выборах в земле Гессен 1993.

Откроется диалоговое окно Scatterplot Options (Параметры диаграммы рассеяния) (см. рис. 22.72).

В группе Fit Line (Приближённая линия) активируйте опцию Total (Обобщённая).
Щёлкните на выключателе Fit Options... (Параметры приближения). Откроется диалоговое окно Scatterplot Options: Fit Line (Параметры диаграммы рассеяния: Приближённая линия).
Щёлкните на области Linear regression (Линейная регрессия) и в группе Regression Prediction Line(s) (Линия(и) для оценки качества регрессии) отметьте опцию Mean (Среднее значение); таким образом для регрессионной прямой Вы получите 95 % доверительный интервал.
Покиньте диалоговое окно нажатием Continue (Далее) и затем ОК.

Теперь на рассматриваемой диаграмме рассеяния присутствуют регрессионные прямые и соответствующие им доверительные интервалы.

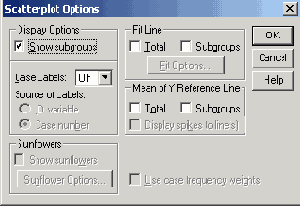

Рис. 22.72: Диалоговое окно Scatterplot Options (Параметры диаграммы рассеяния)

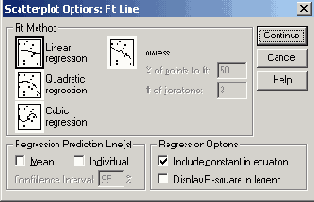

Рис. 22.73: Диалоговое окно Scatterplot Options: Fit Line (Параметры диаграммы рассеяния: Приближённая линия)

В корректировке нуждаются ещё названия переменных.

Дважды щёлкните на тексте в левом верхнем диагональном элементе.
В появившемся диалоговом окне Scatterplot Matrix Scale Axes (Оси матричной диаграммы рассеяния) в группе Individual Axes (Отельные оси) отметьте редактируемый текст и щёлкните на выключателе Edit... (Правка).

Откроется диалоговое окно Scatterplot Matrix Scale Axes: Edit Selected Axis (Оси матричной диаграммы рассеяния: Редактирование выделенной оси).

Наберите в диалоговом окне более короткий текст, к примеру, "ожидаемая продолжительность жизни" (Lebenserwartung) и подтвердите нажатием Continue (Далее).
Поступите также и с двумя другими диагональными элементами матричной диаграммы рассеяния.
Закончите редактирование графика нажатием ОК (см. рис. 22.74).

Всё многообразие возможностей для корректировки графиков, предлагаемых программой, при помощи нескольких приведенных примеров можно рассмотреть только в самых общих чертах. Эти примеры, по меньшей мере, должны были послужить Вам мотивацией для самостоятельного проведения дальнейших опытов, в ходе которых можно выяснить и другие возможности приведения графиков к более презентабельному виду.

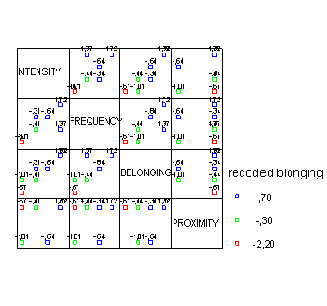

Рис. 22.74: Матричная диаграмма рассеяния с регрессионными прямыми и доверительными интервалами
