22.10 Диаграммы Парето

Диаграмма Парето представляет собой столбчатую диаграмму, в которой столбцы располагаются в порядке убывания, а дополнительная кривая может указывать на совокупную частоту для представленных категорий. При этом при суммировании отдельных столбцов по заданному правилу должна получаться некоторая итоговая величина, имеющая определенный смысл.

  •  Чтобы построить диаграмму Парето, после открытия необходимого Вам файла SPSS, выберите в меню Graphs (Графики) Pareto... (Парето)
Откроется соответствующее диалоговое окно.

Вы можете построить простую или состыкованную диаграмму Парето, причём и здесь существует три варианта представления данных.

Для иллюстрации процесса построения этих диаграмм достаточно одного примера. В следующей таблице приведены данные текущих расходов семей западной Германии в 1992 году.

<b> 22.10 Диаграммы Парето</b>

Рис. 22.55: Диалоговое окно Pareto Charts (Диаграммы Парето)

Статья расходов

Расколы (/миллиарды DM)

Квартира

302,5

Одежда

116,2

Аренда

247,7

Электричество

55,6

Бытовые расходы

137,4

Здоровье

78,8

Проезд

253,5

Отдых

147,9

Прочее

108,5

  •  Откройте файл privver.sav, в котором построчно в переменных zweck (статья) и dm сохранены эти данные.
  •  В диалоговом окне Pareto Charts (Диаграммы Парето) щёлкните на области Simple (Простая) и оставьте опцию Counts or sums for groups of cases (Частоты или суммы категорий одной переменной), установленную по умолчанию,.
  •  Нажатием выключателя Define (Определить) откройте следующее диалоговое окно.
  •  В поле Category Axis: (Ось категорий) введите переменную zweck. В группе Bars Represent (Значения столбцов) поставьте маркер рядом с опцией варианта выбора Sums of variable: (Суммы переменных) и переведите переменную dm в появившееся поле. Отображение совокупной (кумулятивной) кривой устанавливается по умолчанию.

<b> 22.10 Диаграммы Парето</b>

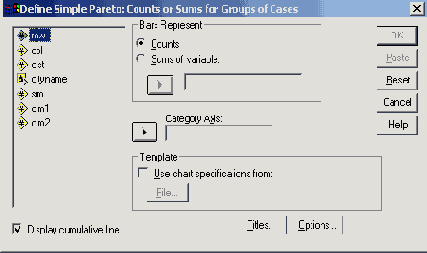

Рис. 22.56: Диалоговое окно Define Simple Pareto: Counts or Sums for Groups of Cases (Построение простой диаграммы Парето: Частоты или суммы категорий одной переменной)

  •  С помощью выключателя Titles... (Заголовок), введите подходящий заголовок.
  •  Щелчком на ОК начните построение диаграммы (см. рис. 22.57).
Из-за отображения кумулятивной (совокупной) кривой некоторые столбцы пришлось опустить довольно низко. В подобных случаях намного удобнее запретить отображение совокупной кривой. График без совокупной кривой Вы можете видеть на рисунке 22.58.
