22.8.1 Простая диаграмма рассеяния

Откроите файл europa.sav.
В диалоговом окне Scatterplot (Диаграмма рассеяния) щёлкните на области Simple (Простая).
Щелчком по выключателю Define (Определить) откройте соответствующее диалоговое окно (см. рис. 22.46).

Мы хотим отобразить ожидаемую продолжительность жизни мужчин (переменная lem) в зависимости от урбанизации (процентного показателя доли городского населения, переменная sb).

Переменную lem из списка исходных переменных перенесите в поле оси Y, а переменную sb — в поле оси X.

Если Вы поместите какую-нибудь переменную в поле Set Markers by: (Установить маркеры для:), то согласно принадлежности к этой переменной отдельные точки значений на диаграмме будут представлены окрашенными в другой цвет или помечены при помощи какого-либо отличительного маркировочного символа.

Поместите переменную land в поле, предусмотренное для описания наблюдений (Label Cases by: (Метки наблюдений)). Значение этой переменной, соответствующее в приведенном примере сокращённому названию страны, будет размещено в диаграмме рассеяния вблизи соответствующей точки данных.

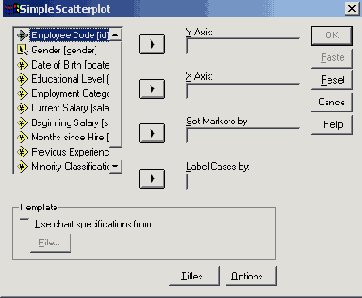

Рис. 22.46: Диалоговое окно Simple Scatterplot (Простая диаграмма рассеяния)

Для этой цели щёлкните по выключателю Options... (Параметры) и в появившемся диалоговом окне активируйте опцию Display chart with case labels (Показать график с метками наблюдений).
Пройдя выключатель Titles... (Заголовок), введите подходящий заголовок и начните построение диаграммы щелчком на ОК.

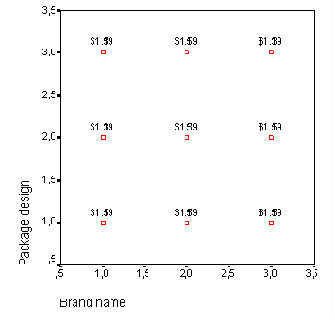

Рис. 22.47: Простая диаграмма рассеяния с метками случаев

Большое количество меток наблюдений приводит к снижению наглядности графика, поэтому можно рекомендовать оставить их только для избранных точек.

В качестве альтернативы на вооружение можно взять обозначение метками только наиболее характерных точек.

Для этого постройте диаграмму заново.
Через выключатель параметров уберите маркер опции Display chart with case labels (Показать график с метками наблюдений).

Теперь метки на графике присутствовать не будут.

Двойным щелчком поместите график в редактор диаграмм.
Одним щелчком по символу выбора точек

Если несколько точек находятся очень близко друг к другу, то будет показан список меток, из которого Вы сможете выбрать необходимую метку.

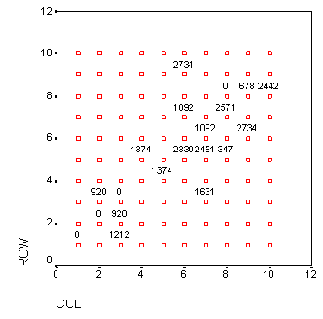

Рис. 22.48: Простая диаграмма зассеяния с выборочными метками случаев

Численные показатели для любой точки, находящейся на диаграмме рассеяния также можно просмотреть в редакторе данных .

Для этого при помощи курсора для выделения точек выберите нужную точку и в списке команд щёлкните на кнопке перехода в редактор данных:

Вы увидите редактор данных. Изменения данных, вносимые в редакторе данных, естественно непосредственно не влияют на уже построенную диаграмму рассеяния.

В главе 22.17 мы покажем, как на одной диаграмме рассеяния можно отобразить четыре разных регрессионных линии (к примеру, регрессионные прямые).
