Задачи статистики в пакете SPSS


22.7.1 Простая диаграмма величины ошибки

В рамках исследования гипертонии (файл hyper.sav) для четырёх разных возрастных категорий (переменная ak) мы хотим отобразить исходные показатели уровня холестерина (переменная chol0).

  •  Откройте файл hyper.sav.
  •  В диалоговом окне Error Bar (Столбики ошибок) щёлкните на области Simple (Простая) и оставьте опцию Summaries for groups of cases (Обработка категорий одной переменной), устанавливаемую по умолчанию.
  •  Щелчком по выключателю Define (Определить) откройте соответствующее диалоговое окно (см. рис. 22.42).


  •  В поле Category Axis: (Ось категорий) введите переменную ak, а в поле Variable: (Переменная) переменную chol0.
В группе Bars Represent (Значения столбцов) Вам предлагаются на выбор следующие варианты:

  •  Доверительный интервал для среднего значения (по умолчанию равен 95 %)

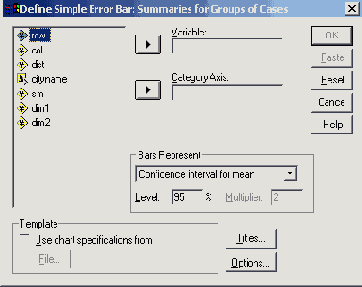

Рис. 22.42: Диалоговое окно Define Simple Error Bar: Summaries for Groups of Cases (Построение простой диаграммы величины ошибки: Обработка категорий одной переменной)

  •  Стандартная ошибка (предустановленный множитель равен 2)
  •  Стандартное отклонение (предустановленный множитель равен 2)
  •  Выберите отображение простого стандартного отклонения (множитель равен 2).
  •  С помощью выключателя Titles... (Заголовок), введите подходящий заголовок и начните построение диаграммы щелчком на ОК.
Если необходимо отобразить изменение уровня холестерина с течением времени, то для построения графика необходимо использовать переменные chol0, chol1, chol6 и chol12.

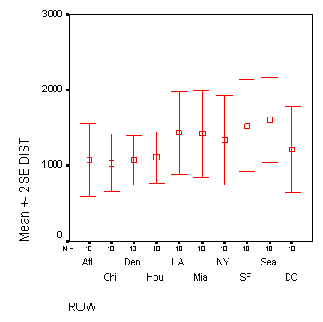

Рис. 22.43: Простая диаграмма величины ошибки (категории одной переменной)

  •  В диалоговом окне Error Bar (Столбики ошибок) вновь щёлкните на области Simple (Простая), но теперь поставьте маркер возле опции Summaries of separate variables (Обработка отдельных переменных).
  •  Щелчком по выключателю Define (Определить) откройте следующее диалоговое окно, в котором по очереди введите переменные chol0, chol1, chol6 и chol12 в поле Error Bars (Значения столбцов ошибок). В этом случае выберите отображение 95 % -го доверительного интервала (который является установкой по умолчанию).
  •  С помощью выключателя Titles... (Заголовок), введите подходящий заголовок и начните построение диаграммы щелчком на ОК (см. рис. 22.44).

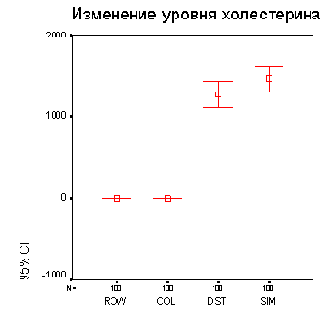

Рис. 22.44: Простая диаграмма величины ошибки (разные переменные)

 Метки значений на горизонтальной оси необходимо будет ещё подкорректировать.
