Задачи статистики в пакете SPSS



22.3.1 Простая диаграмма с областями

Следующая таблица содержит информацию о производстве велосипедов с 1986 по 1992 год. Производственные показатели разбиты дополнительно на сбыт внутри страны и экспорт.



Год

Штук (млн.)
Производство

 Внутри страны

Экспорт

1986

4,00

3,14

0,86

1987

3,74

3,01

0,73

1988

3,88

3,14

0,74

1989

4,40

3,67

0,73

1990

4,81

4,08

0,73

1991

4,91

4,35

0,56

1992

4,55

4,10

0,45

Эти данные построчно сохранены в переменных jahr (год), gesamt (общий объем производства), inland (внутри страны) и export (экспорт) в файле fahrrad.sav.

  •  Откройте файл fahrrad.sav и просмотрите его содержимое в окне редактора данных.
Сначала данные о совокупном производстве представим в виде простой диаграммы с областями.

  •  В диалоговом окне Area Charts (Диаграммы с областями) щёлкните на области Simple (Простая) и оставьте опцию Summaries for groups of cases (Обработка категорий одной переменной), устанавливаемую по умолчанию.
  •  После щелчка по выключателю Define (Определить) откроется главное диалоговое окно (см. рис. 22.23).
  •  В поле Category Axis: (Ось категорий) введите переменную jahr и в группе Area Represents (Значения областей) установите маркер возле Other summary function (Другая обрабатывающая функция). В появившееся поле введите переменную gesamt и оставьте функцию Mean of values (Средние значения), устанавливаемую по умолчанию.
  •  С помощью выключателя Titles... (Заголовок), введите подходящий заголовок и начните построение диаграммы щелчком на ОК.

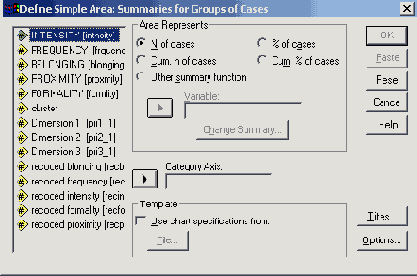

Рис. 22.23: Диалоговое окно Define Simple Area: Summaries for Groups of Cases (Построение простой диаграммы с областями: Обработка категорий одной переменной)

Рис. 22.24: Диаграмма с областями

Следует отметить то, что начальной точкой отсчёта вертикальной оси является не ноль, а значение 3,6.
